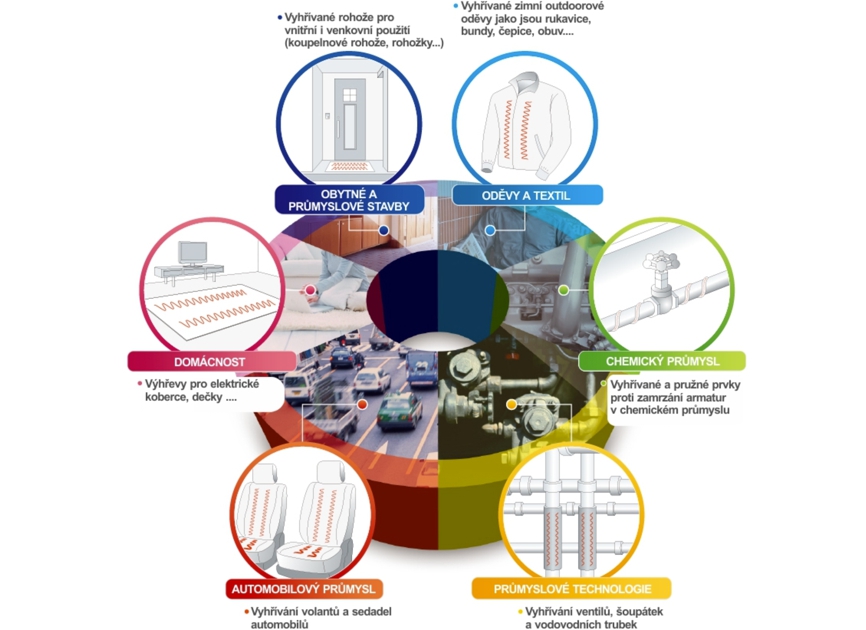

TAJIMA TLMX-HeatWire je šicí stroj určený pro ploché šití pro sériovou i malosériovou výrobu. Tento model jednoúčelového stroje je navržen pro přišívání odporového kabelu. V praxi se stroj používá pro speciální výrobu, především vyhřívaných sedadel v automobilovém průmyslu, textilií s elektrickým výhřevem, chemickém průmyslu a řady dalších. Stroj přišívá kabel skládáním kinematiky jehly šijící klasickým vázaným stehem a rotací bubínku s přídavným materiálem (odporový kabel) okolo osy jehly. Stroj může být vyroben s řadou modifikací včetně automatického podávání metráže (AFC), případně s automatickým podavačem vodiče z velkých návinů. Některé konvenční metody výroby vyhřívaných textilií používají k výrobě lepení dvou vrstev, mezi kterými je položený odporový kabel. Tyto vrstvy jsou následně pod tlakem společně zalisovány a slepeny. Tento proces však může kabel poškodit a další vrstva materiálu zvyšuje tepelnou izolaci vyhřívané části. Speciální stroj TAJIMA pro přišívání odporového kabelu oba problémy eliminuje. Kabel je přišíván přímo na zvolenou textilii. Po přišití se neprovádí žádné dokončovací operace, jakou je například zmíněné lisování. Přišitý kabel zároveň neztrácí svou pružnost. Pro přišití kabelu se používá standardní Cik-Cak steh.
Stroj je určený především pro sériovou výrobu a vyrábí se v konfiguraci až 10 vyšívacích hlav.
- Nastavení způsobu přišití kabelu v 6ti režimech
- Velmi přesné přišívání kabelu
- Možnost instalace rotačního prstence pro velké cívky s kabelem (rotace prstence až 720 stupňů)
- Možnost instalace odstřihového mechanismu pro kabel
LCD TLAČÍTKOVÝ OVLÁDACÍ PANEL
Stroj je vybaven tlačítkovým LCD ovládacím panelem 7″ kapacita paměti 2.000.000 stehů. Panel je multijazyčný včetně lokalizace do českého jazyka. Ovládací panel má intuitivní ovládání a přehledné grafické rozhraní. Ovládací panel podporuje centrální řízení.
LED OSVĚTLENÍ
Stroj je vybaven LED osvětlením pracovní plochy. LED osvětlení zajišťuje dostatek světla ve všech pracovních oblastech stroje s minimální spotřebou elektrické energie a dlouhou životností. Led osvětlení lze zhasnout nebo rozsvítit na ovládacím panelu.
ROTAČNÍ SENZOR PŘETRHU NITĚ
Vyšívací stroj je vybaven rotačním optickým senzorem přetrhu nitě (patent). Rotační senzor detekuje všechny přetrhy jak horní tak i spodní nitě dle citlivosti nastavené na ovládacím panelu. Senzor je zakrytovaný, nezanáší se prachem a nehlásí tak falešné přetrhy.
STANDARDNÍ PRŮMYSLOVÝ CHAPAČ
Stroj je vybaven standardním rotačním průmyslovým chapačem konstruovaným pro každodenní použití a dlouhou životnost. Životnost chapače je dána především jeho pravidelnou údržbou (mazáním kluzné dráhy). Chapače jsou standardní velikosti určené pro standardní cívkové pouzdro.
Odporové kabely - VARIABILITA VYUŽITÍ
Ve výrobě mohou být použity různé druhy odporových kabelů různé síly a to jak s izolací, tak i bez izolace. Stroj je vybaven řadou nástavců pro podavač, aby byla poskytnuta maximální variabilita pro použitý typ kabelu.
USB & LAN PORT
Stroj je vybaven USB a LAN portem. USB port slouží pro načítání dat z USB Flash disku, LAN port pro načítání dat po lokální počítačové síti LAN a centrální řízení. USB port může být využitý pro připojení čtečky čárového kódu. Bližší informace jsou uvedeny zde
BORDUROVÝ RÁM S KLIPSY
Tento rám slouží pro vyšívání velkých výšivek na plocho a rozešitých dílů. pro stroje modelové řady TLMX se bordurový rám vyrábí vždy na míru dle velikosti zvolené vyšívací plochy.
NAVÍJEČ SPODNÍ NITĚ
K základní výbavě stroje patří i standardní základní navíječ spodních cívek. V dnešní době je samozřejmě doporučeno používat předvinuté spodní cívky, v případě potřeby je však možné navíjet cívky ručně s pomocí dodaného navíječe.
CENTRÁLNÍ MAZÁNÍ
Vícehlavové vyšívací automaty lze vybavit systémem centrálního mazání, které automaticky maže jednotlivé mechanické komponenty vyšívacího stroje dle nastaveného intervalu mazání na ovládacím panelu.
AUTOMATICKÝ ODSTŘIH KABELU
Toto zařízení provádí automatický odstřih kabelu dle programu a zajišťuje vysokou produktivitu. Automatický odstřihový mechanismus je doporučeno instalovat na stroje s vysokým počtem hlav.
DETEKCE KONTAKTU S JEHLOU
Detekce kontaktu jehly a kabelu je systém senzorů, který kontroluje, že při přišívání kabelu nedochází ke kontaktu jehly s kabelem. Zabraňuje se tak poškození izolace odporového kabelu.
UPÍNÁNÍ MATERIÁLU
Upínání je důležitým faktorem pro optimální efektivitu výroby. Pro malé série, kde je požadovaná vysoká flexibilita, je vhodné použít standardní metody upínání pomocí bordurového rámu s klipsy. U velkých sérií je doporučeno instalovat automatický systém upínání AFC, který zajišťuje automatický posuv materiálu a upnutí v rámu (pneumatické řízení).
AUTOMATICKÝ PODAVAČ
Pro běžnou kusovou a malosériovou výrobu je doporučeno na stroj instalovat standardní cívku s návinem odporového kabelu. Cívka se otáčí okolo osy jehly ve směru šití. Nevýhodou je relativně malý návin kabelu na cívce s její častou výměnou. Výhodou cívky je však možnost neomezeného počtu otáček okolo osy jehly. U velkých sérií je doporučeno využít automatického podavače s rotačním prstencem, který poskytuje možnost dvou otáček kabelu okolo osy jehly (až 720 stupňů – u většiny výrobních programů dostačuje 360 stupňů). Kabel je odvíjen automaticky z velké cívky. Podavač je možné kombinovat s automatickým odstřihem kabelu, automatickou detekcí kontaktu jehly s přišívaným kabelem a systémem AFC (automatickým podavačem metráže). Automatický podavač vždy zajistí přesné podávání odpovídajícího množství kabelu.
SVĚTELNÁ ZÁVORA
Světelná závora je bezečnostní prvek, který lze instalovat na vyšívací stroj. Pokud se obsluha za chodu stroje přiblíží k jehlám, stroj se automaticky zastaví. Světelnou závoru je možné instalovat na všechny modely vyšívacích strojů TAJIMA.
- Počet hlav: 1, 10, 1 x 2, 8 x 2
- Počet jehel: 1
- Technologie: Přišívání kabelu
- Vyšívací plocha: 800 x 800 mm, 1200 x 600 mm,750 x 875 mm, 1200 x 750 mm
Podrobná specifikace je uvedena v katalogovém listu.
