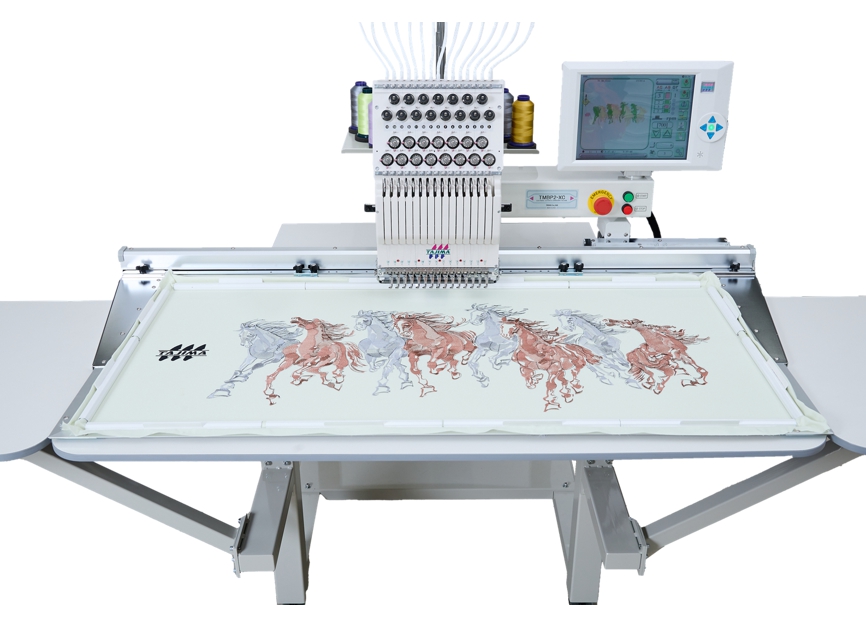

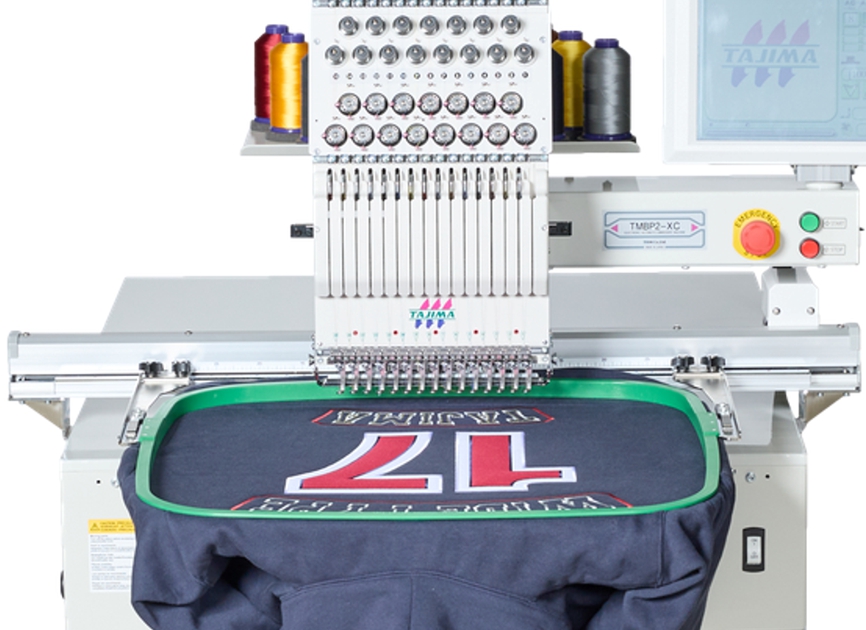

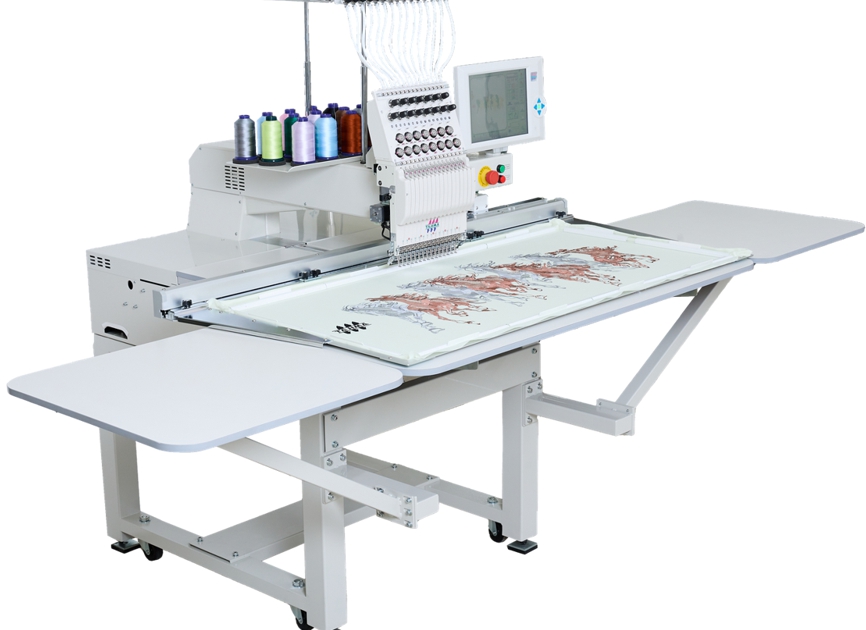

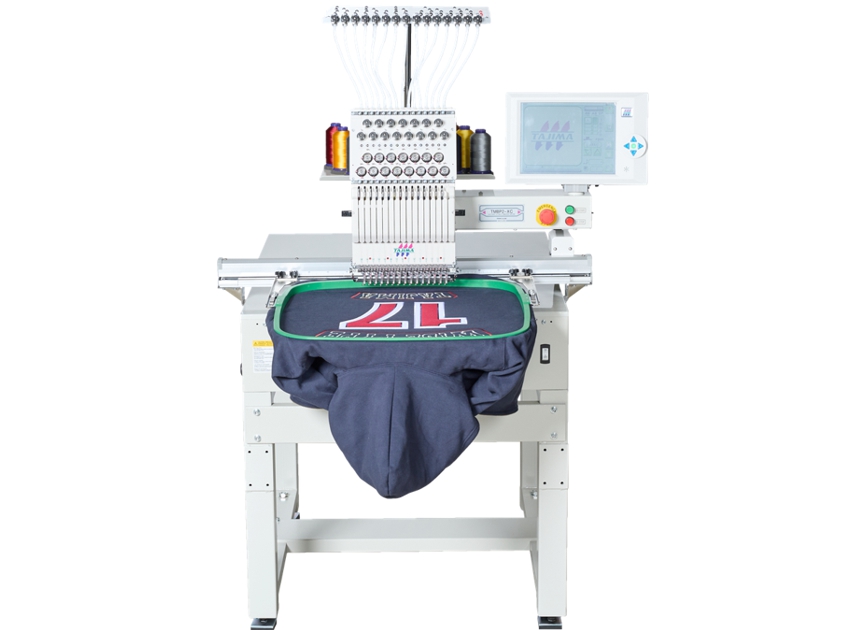

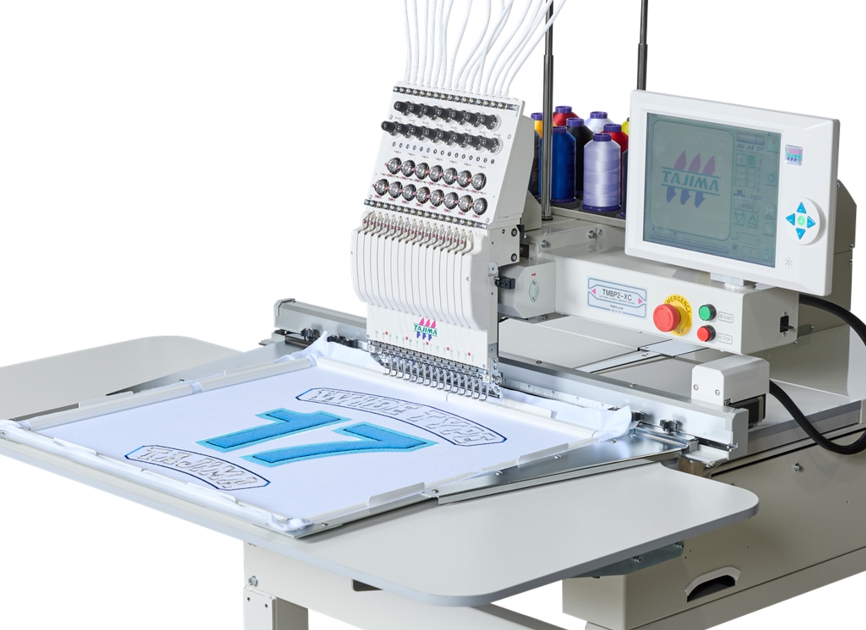

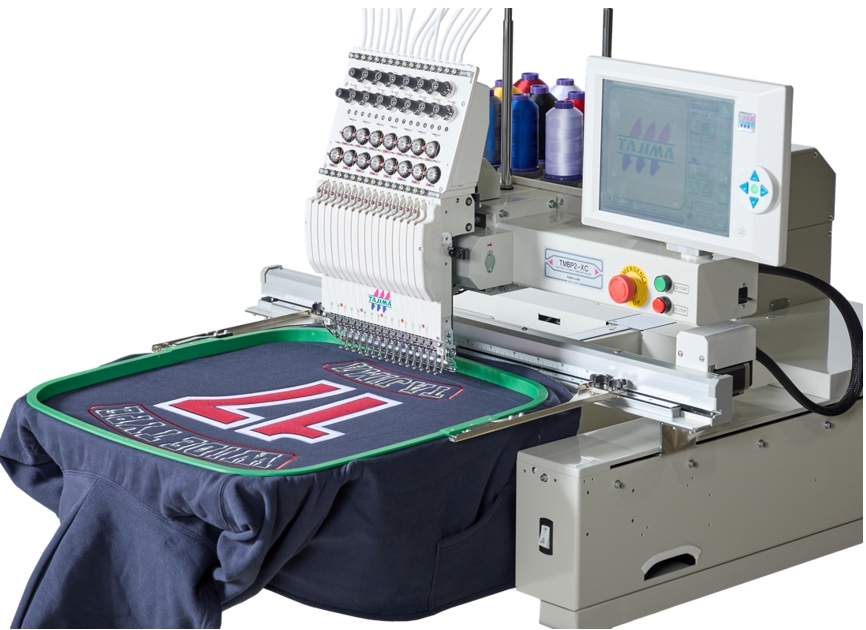

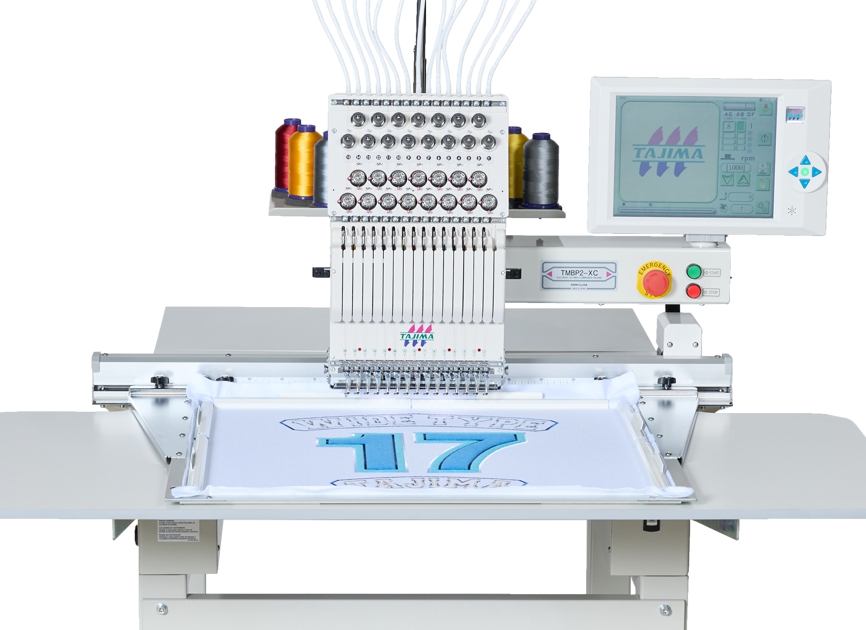

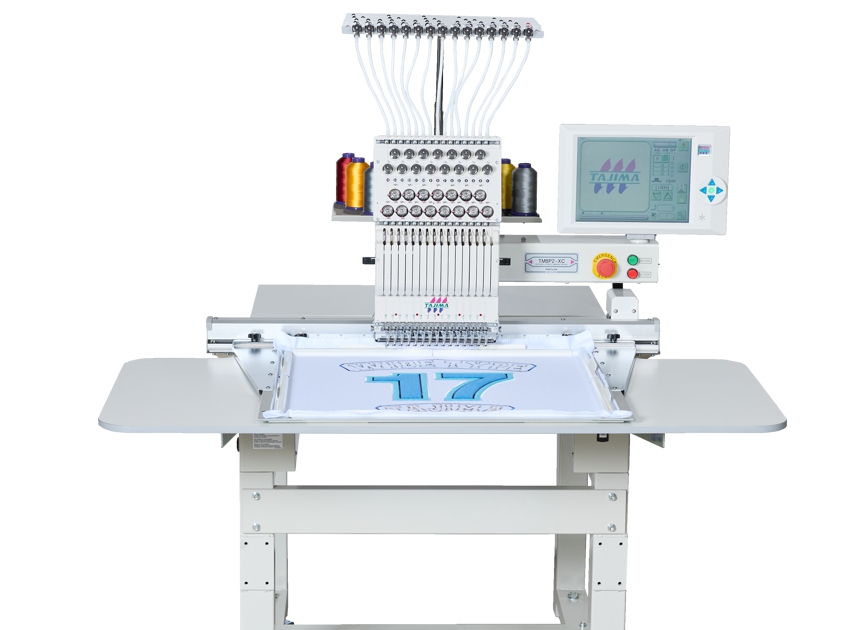

TAJIMA TMBP2-XC je univerzální ramenový vyšívací stroj s velkou vyšívací plochou (550×600 mm). Je tedy určený pro vyšívání větších hotových výrobků, jako jsou například hokejové dresy. Stroj je univerzální, v základní výbavě disponuje i čepicovým rámem, lze jej tedy použít i na standardní výrobu. Stroj je možné rozšířit o X-Extension jednotku (rozšiřující jednotku stolu), která zvětšuje vyšívací plochu až na 550×1200 mm. V této konfiguraci je stroj vhodný i pro výrobu menších vlajek nebo velkých rozešitých dílů. Stroj podporuje i připojení laserové jednotky SEIT s kontinuelním řezem a tvoří z něj tak ideálního pomocníka pro výrobu výšivek s aplikacemi. Stroj podporuje i síťové řízení a napojení na online služby a tvoří tak ideálního pomocníka nejen pro standardní výrobu, ale i pro personalizaci výrobků on-line.
- Stroj podporuje připojení laserové jednotky – laserový řez je kontinuální, rychlý a je přímo propojen s elektronikou vyšívacího stroje.
- Nový pohon jehlových tyčí
- Optické senzory přetrhu nitě jsou bezkontaktní, přesné a spolehlivé
- Inovovaný čepicový rám má vylepšenou konstrukci pro lepší stabilitu při vyšších rychlostech vyšívání
- Snadnější údržba
- A mnohé další…
LCD DOTYKOVÝ PANEL
Stroj je vybaven dotykovým LCD ovládacím panelem 12,1″ kapacita paměti 40.000.000 stehů. Panel je multijazyčný včetně lokalizace do českého jazyka. Ovládací panel má jednoduché intuitivní ovládání. Ovládací panel podporuje rozšířené centrální řízení.
LED Osvětlení jehlových tyčí
Led osvětlení jehlových tyčí zajišťuje nasvícení prostoru pod jehlami vyšívací hlavy. Je doporučeno kombinovat s LED osvětlením pracovní plochy aby bylo zajištěno nasvícení pod celou pracovní plochou stroje. LED osvětlení jehlových tyčí lze vypnout na ovládacím panelu stroje.
ROTAČNÍ SENZOR PŘETRHU NITĚ
Vyšívací stroj je vybaven rotačním optickým senzorem přetrhu nitě (patent). Rotační senzor detekuje všechny přetrhy jak horní tak i spodní nitě dle citlivosti nastavené na ovládacím panelu. Senzor je zakrytovaný, nezanáší se prachem a nehlásí tak falešné přetrhy.
ÚZKÉ RAMENO
Rameno stroje, ve kterém je umístěn chapač se spodní cívkou mé novou konstrukci a má o 12% menší průměr než stroje předchozích modelů. Lze tak lépe vyšívat čepice a užší tvary hotových výrobků, jako jsou například kapsy, obuv, rukávy a podobně.
SPIRÁLOVÉ VEDENÍ NITĚ
Spirálové vodiče horní nitě zabraňují tvorbě smyček a zaplétání nití mezi stojanem a napínačem.
AUTOMATICKÝ ODSTŘIHOVÝ MECHANISMUS (PATENT)
Horní i spodní nit je díky patentovanému odstřihovému mechanismu vždy odstřihnuta stejně a zabraňuje tak vyvlékání nitě z jehly po odstřihu. Mechanismus redukuje čas odstřihu na minimum a zvyšuje celkovou efektivitu výroby na stroji. Nové typy odstřihových mechanizmů jsou PickerFree (bez pickeru) s kratším krytem pro stabilní odstřih a snazší výrobu (například čepic).
ZÁMKY HORNÍ NITĚ
Elektromagnetické zámky horní nitě v průběhu vyšívání automaticky uvolňují horní nit. U odstřihu automaticky zamykají horní nit, zvyšují dočasně napětí nitě a zajišťují silnější utažení zapošití po odstřihu.
PODPORA ČÁROVÝCH KÓDŮ
Čárové kódy zjednodušují načítání dat po lokální síti. Po sejmutí čárového kódu z výrobního listu se automaticky načte vzor a nastaví parametry pro výrobu. Časové prostoje s načtením a nastavením vzoru se tak eliminují na minimum. Čárové kódy vyžadují centrální řízení. Bližší informace jsou uvedeny zde
USB & LAN PORT
Stroj je vybaven USB a LAN portem. USB port slouží pro načítání dat z USB Flash disku, LAN port pro načítání dat po lokální počítačové síti LAN a centrální řízení. USB port může být využitý pro připojení čtečky čárového kódu. Bližší informace jsou uvedeny zde

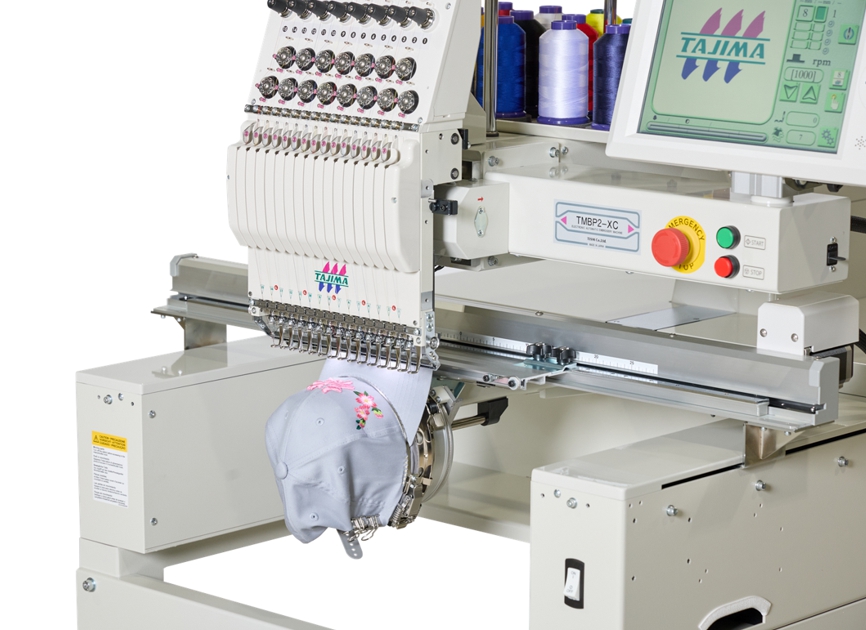

ŠIROKOÚHLÝ ČEPICOVÝ RÁM
Čepicový rám slouží pro vyšívání čepic. V ose Y se rám pohybuje vpřed a vzad, v ose X se otáčí a umožňuje tak vyšívat na čepici v úhlu 270 stupňů. V nabídce jsou rámy pro dospělé a dětské čepice. Standardní čepicový rám včetně kopyta je součástí standardní výbavy stroje.
RÁMEČKOVÁ VÝBAVA
V závislosti na typu výroby je zákazníkům vždy doporučena optimální technologie upínání a rámečková výbava potřebná pro danou výrobu. Rámečky v sedmi velikostech v dvojnásobném počtu na počet hlav stroje včetně polohovacích šablon jsou součástí standardní výbavy stroje. Velikosti jednotlivých rámečků se mohou lišit pro každý jednotlivý model stroje dle velikosti vyšívací plochy stroje. Mezi standardně dodávané rozměry patří TFA-09, 12, 15, 21, 24×24 a 34×31.
BORDUROVÝ RÁM S KLIPSY
Tento rám slouží pro vyšívání velkých výšivek na plocho. Nejčastěji se používá pro výrobu nášivek. Tento rám je součástí standardní výbavy včetně stolu pod bordurový rám. Jako nadstandardní příslušenství je v nabídce celá řada speciálních klipsů a děličů plochy.
UPÍNACÍ PŘÍPRAVKY
Součástí výbavy vyšívacího stroje jsou základní upínací kopyta a polohovací šablony pro všechny trubkové rámečky dodané se strojem. Sadu upínacích přípravků lze rozšířit o řadu příslušenství, jako jsou liniové lasery, rozšířený upínací systém a mnohé další.
NAVÍJEČ SPODNÍ NITĚ
K základní výbavě stroje patří i standardní základní navíječ spodních cívek. V dnešní době je samozřejmě doporučeno používat předvinuté spodní cívky, v případě potřeby je však možné navíjet cívky ručně s pomocí dodaného navíječe.
LED UKAZATEL POLOHY
Position Marker je LED ukazatel pozice jehly nad stehovou deskou. Je to ideální pomocník pro polohování vzoru ve vyšívacím rámečku a pro funkci „Trasování vzoru“. LED je aktivní pouze u zastaveného stroje a při trasování. Position Marker je součástí standardní výbavy (ČR a SR).
STAVEC POD STROJ
Stavec pod stroj zajišťuje stabilní umístění stroje a s použitím antivibračních podložek i eliminaci setrvačných sil, které mají vliv na životnost stroje. Z uvedeného důvodu je i stavec pod stroj včetně podložek součástí standardní výbavy stroje..
MAGNETICKÉ RÁMEČKY
Magnetické rámečky jsou skvělým pomocníkem pro upínání hotových výrobků a rozešitých dílů. Silné magnety zajišťují pevné upnutí materiálu bez otlaků, jsou vhodné i pro upínání silnějších materiálů, jako jsou bundy a podobně. Rámečky je možné objednat v 6ti velikostech.
RÁMEČEK NA KAPSY
Speciální rámečky pro vyšívání kapes, zadních částí čepic a dalších výrobků. Tyto rámečky se vyrábí ve dvou rozměrech. Pro upnutí rámečků na vyšívací stroj se používají čepicové rámy. Velikosti rámečků 100x75mm a 65x100mm.
RÁMEČEK NA PONOŽKY
Speciální rámeček určený pro vyšívání ponožek. Rámeček se nasazuje na standardní upínací element trubkových rámečků. Rámeček je párový, tedy pro upnutí levé i pravé ponožky. Bližší informace jsou uvedeny zde
ROZŠIŘUJÍCÍ JEDNOTKA RÁMU
Rozšířující jednotka rámu v ose X slouží pro zvětšení vyšívací plochy u vybraných jednohlavových strojů v ose X. Vyšívací plocha tak může být až dvojnásobná. Řešení je vhodné pro výrobu velkoplošných výšivek, jako jsou například vlajky (není součástí dodávky).
PNEUMATICKÝ RÁM (STANDARDNÍ)
Pneumatický rám je upínací zařízení instalované přímo na vyšívacím stroji. Slouží pro upínání velmi silných materiálů (koňská deka, brašna, obuv, apod…), které nelze upnout do standardních rámečků. Ovládání je řízeno elektromagnetickými ventily pneumaticky ovládané nožním pedálem. Rámeček se dodává v sadě s třemi velikosti rámečků (80x120mm, 110x140mm, 140x200mm). Bližší informace jsou uvedeny zde
PNEUMATICKÝ RÁM (KAPSY, OBUV)
Pneumatický rám je upínací zařízení instalované přímo na vyšívacím stroji. Slouží pro upínání velmi silných materiálů (koňská deka, brašna, obuv, apod…), které nelze upnout do standardních rámečků. Ovládání je řízeno elektromagnetickými ventily pneumaticky ovládané nožním pedálem. Tento rámeček je optimální pro vyšívání obuvy a silných materiálů. Rámeček je stavitelný v ose „X“. Bližší informace jsou uvedeny zde
FLITROVACÍ APARÁT IV
Flitrovací aparáty jsou přídavné aparáty k vyšívacím strojům, které umožňují přišívání flitrů plně automaticky přímo na stroji v libovolném vzoru dle programu. V závislosti na nastavení flitrovacího aparátu mohou být použity flitry různých velikostí, tvarů i barev, včetně flitrů excentrických.
VRTACÍ ZAŘÍZENÍ
Vrtací zařízení se instaluje místo první jehly na vyšívací hlavě. Součástí je i speciální stehová deska. V průběhu vyšívání je materiál nařezán pomocí vrtacího nože a obšitý nití.Tato technika se často používá v módní výrobě a při výrobě krojů.
KORDOVACÍ ZAŘÍZENÍ KB-2M
Pomocí kordovacího aparátu je možné přišívat provázek (kord) na materiál nebo simulovat některé stehové efekty. Kordovací aparát se instaluje na místo poslední jehly na vyšívací hlavě. V případě častých požadavků na tento typ výroby je doporučeno použít multikording.
PŘÍSLUŠENSTVÍ PRO LAMÉ
Tato sada obsahuje příslušenství ke stroji určené pro vyšívání lurexovou nití. Nit se odvíjí vodorovně směrem od špulky, špulka se při odvíjení otáčí a nedochází ke kroucení. Součástí sady je trn pro nasazení špulky, rotační talířek a průvlak pro odvíjení nitě.
SVĚTELNÁ ZÁVORA
Světelná závora je bezečnostní prvek, který lze instalovat na vyšívací stroj. Pokud se obsluha za chodu stroje přiblíží k jehlám, stroj se automaticky zastaví. Světelnou závoru je možné instalovat na všechny modely vyšívacích strojů TAJIMA.
- Počet hlav: 1
- Počet jehel: 9, 12 nebo 15
- Vyšívací plocha: 550×600 mm
- Vyšívací plocha pro hotové výrobky: 550x595mm
- Vyšívací plocha pro širokoúhlé čepicové rámy: 75x360mm
- Podporované typy rámů: bordurový, trubkový, čepicový, pneumatický, kapsový
- Max. rychlost vyšívání: 1.200 stehů/min.
- Napájení: 240V (jednofázové), příkon 210W
